So, da das Thema ja des Öfteren für Kopfschmerzen sorgt:

Für die TestBook Diagnose des Airbag beim Mini wird der GRAUE Adapter (DTC0064A) und zusätzlich der Airbag-Dongle (DTC0058A) benötigt. Dies gilt sowohl für die TestBooks T1 bis T3 als auch für das T4.

Die Anschlussanweisung im T4 TestBook Handbuch (Bild AA) ist FALSCH! Dort fehlt der Airbag-Dongle.

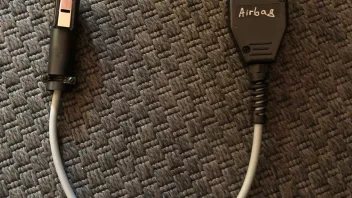

Und weil mich so was immer nerven würde, hab ich daher ein Adapter gebaut, der beide Adapter vereint.

Funktioniert einwandfrei. Getestet mit T3 und T4.

Danke, Turi, dann hab ich das richtig aufgeschrieben.

Ja, das meint Ralf

Wichtig wäre, das es ein original Adapter ist.

Laut meinen Aufzeichnungen sollten es 75kOhm sein, aber ich möchte das gern noch mal verifizieren.

Docking Station hab ich noch. Leider nicht ganz billig weil von der Insel....

Andere Frage: wer hat einen grauen Adapter DTC0064 und könnte bitte mal den Widerstand zwischen Pin 6 und 11 des TestBook Steckers messen?

....da es auf dem Markt inzwischen auch etliche 16x2 LCDs mit RGB Hintergrundbeleuchtung gibt,

hab ich mal eine aufgebaut.

Die Farben kommen auf den Bilder nicht ganz so authentisch rüber wie sie in Wirklichkeit sind, aber für nen Eindruck sollte es reichen. Für nen 10er mehr, kann ich auch die anbieten.

Sieht dann so aus:

Moin Willi,

ich vermute du meinst "Bernstein"?

Korrekt!

So was könnte helfen/passen (hab ich aber noch nicht probiert)

amazon: https://www.reichelt.de/lcd-rahmen-fue…t-2-p42812.html

ebay: https://www.ebay.de/itm/224440883204?hash=item3441b81804:g:L8IAAOSwZqtgh81-

Alle mir bekannten Bestellungen sind ausgeliefert oder gerade unterwegs.

Wer noch etwas benötigt, bitte kurze Info an mich.

VG

Ralf

Aber gerne doch!

Viel Freude damit!!! :-D

Hab nachgebaut....

Aktuell verfügbar:
2x Breitband Blau/Weiss

1x Breitband Grün/Gelb

So, ich kann die Anzeigen immer wieder nur mal so zwischendurch bauen.
Die Breitband-Anzeigen mache ich zuerst, weil die einfacher und schneller aufzubauen sind.

Die Schmalband-Anzeigen sind aufwändig zu kalibrieren, brauchen mehr Bauteile und sind daher 15€ teurer

Ich hab's so knapp wie möglich gerechnet, aber 99€ muss ich für

für die Breitband Anzeigen haben.
Gibt auch ne Rechnung und Gewährleistung...ganz normal.

Versand ist 6€ als DHL Paket.

Aktuell fertig: 2x Breitband in Blau-Weiss

First come-first served

:-)

VG
Ralf

Wenn jetzt noch jemand Blenden passend lasern oder drucken könnte, wär es eine runde Sache.

Vielen lieben Dank dafür! Bei der nächsten sich ergebenden Gelegenheit, gibt's Bier!! :D

Und ja: so ein Testbook ist im Wesentlichen ein Computer-gesteuertes Multimeter. An den Widerständen erkennt es, ob der richtige Adapter verwendet wird.

Ja, das sieht überschaubar aus! Wichtig wären auch die Werte der Widerstände in den beiden Steckern.

Aber cool! Dann kann man auch mal die Selbstdiagnose vom T4 durchlaufen lassen.

Nur das Nachbauen.... allein die Teile für das Kabel liegen schon bei fast 80€

Hier noch das Bild mit der Erklärung:

Fangen wir oben links an:
Die Breitband-Variante kann wie gesagt auf verschiedene Kraftstoffe kalibriert werden.
G steht hier für Gasoline = Benzin
Danach kommt der aktuelle Lambda Wert und das zugehörige AirFuelRatio (AFR)

Da die Werte nicht so leicht/schnell abzulesen sind, wie manchmal gewünscht, ist in der zweiten Zeile eine Analoganzeige, die zwischen R (Rich) und L (Lean) hin und her wandert.

Grossartig!!!

Durchmessen würde mir voll und ganz reichen! Sonst mach ich das natürlich gerne!

VG
Ralf

Die neuen Platinen sind angekommen und ich hab mal eine aufgebaut!

Anbei das Beispiel in Breitband & Blau/Weiss....

Gefällt mir eigentlich ganz gut....

http://www.m1n1.de/Download/WB_Labda_V06_BlueWhite.MOV

Hallo zusammen, ich suche den TestBook Adapter

DTC0071A

Das ist ein Kabel mit zwei Steckern zur TestBook Selbstdiagnose.

Hat das einer und mag mir das mal für einen Tag leihen?

VG
Ralf

Wenn das Hauptstromrelais beim Spi hängt ist das kein Fehler der Relaisbox, sondern von der ECU, die das Relais nicht korrekt abwirft. Bekannter Fehler.

Es gibt für wenige Euros auch Lambdasonden Extender ... die schraubt man einfach als Verlängerung in die vorhandene Aufnahme und dann die Sonde rein (wenn genug Platz ist)
