Beiträge von midas

Zitat von HOT

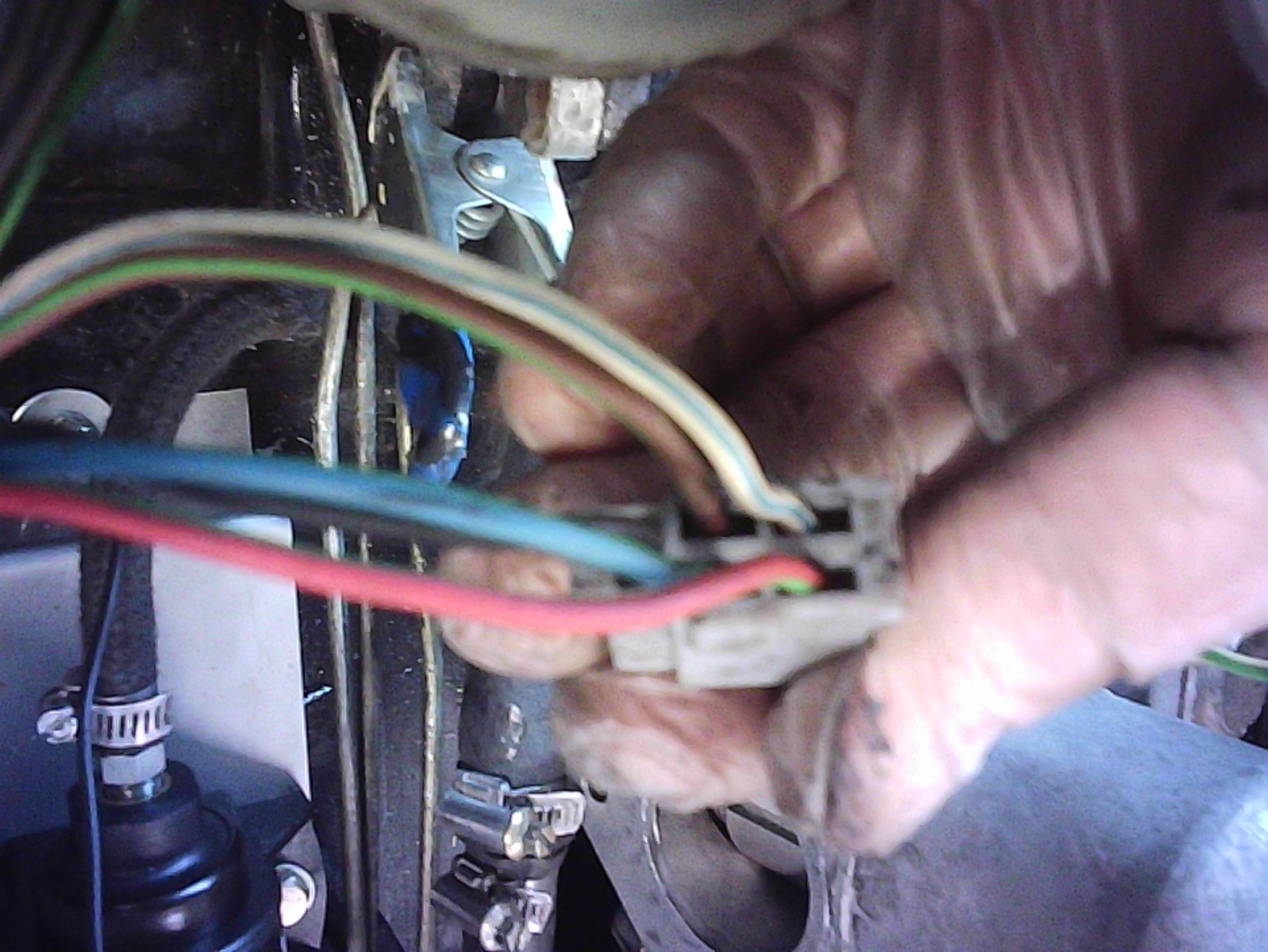

Am Bremslichtschalter sind auf einem Anschluß 2 grüne Kabel (im Stecker).

Für´s Bremslicht braucht der nur eine Zuleitung (grün) und die zweite Strippe dürfte die Abzweigung zum Rückfahrlicht-Schalter sein...
Die einzelne Strippe im Stecker (grün/lila) geht dann zu den Bremsleuchten.

Auf dem Auspuff-Tunnel hast du die Strippen zum Rückfahrlicht-Schalter liegen. Wie Maxxs oben schon geschrieben hat, gibt es an dieser Stelle öfter mal Probleme (Steckverbinder oxydiert oder Kabelbruch.

Auch die beiden Strippen von den Steckverbindern zum Rückfahrlicht-Schalter haben schon mal Probleme, da sie unter´m Auto "frei baumeln"...

Trenne doch mal die beiden Steckverbinder auf dem Tunnel. An der grünen Strippe sollte bei Zündung "Ein" 12V anliegen. Die zweite, grün/braun geht zur Rückfahr-Leuchte...
Sind 12V vorhanden, kann es gut sein, dass der Rückfahrlicht-Schalter kaput ist oder Kabelbruch oder einfach nur nicht richtig eingestellt...

Hat dein Midas den elektronischen 65D Verteiler vom Metro/Vergaser-Cooper oder einen mechanischen Verteiler mit Unterbrecher?

Gruß, Diddi

Alles anzeigen

Danke für die Hinweise, auch an Maxxs.

Der Verteiler ist mechanisch, der Kondensator und den Unterbrecher habe ich getauscht; der Midas Motor läuft soweit.

Die beiden grünen Kabel am Bremslichtschalter werde ich noch genauer überprüfen und versuchen die Verläufe zu verfolgen, um den Abzweiger zu finden. Diese gehen aber auch in den schwarz umwickelten Kabelbaum, ohne dass ich im Moment sehe wie diese weitergehen.

Die Strippen auf dem Tunnel sind richtig vercrimpt, der Schalter unten ist neu, die Einstellung habe ich mit direktem Strom von einer Batterie gemacht.

Das grüne Kabel auf dem Tunnel bringt keinen Strom; selbst wenn ich dieses oben (bevor es in den schwarzen Kabelstrang verschwindet) mit der Prüflampe ansteche, ist kein Strom vorhanden!

Ich werde jetzt also schauen, wo das eine grüne Kabel vom Bremsschalter und das grüne "vom Tunnel" zusammen kommen; oder eben nicht.

Nochmals Danke, ich werde berichten, was die Suche ergibt.

Gruss Hans

Hallo Diddi

Danke für die ausführlichen Hinweise! Ich habe mich heute durch die Punkte durchgearbeitet und einige Fotos dazu gemacht.

Zuerst noch eine Frage betr. Schaltplan; welcher von den verschiedenen Varianten hier im Forum kommt dem vom Midas bzw. späten Vergaser-Mini am nächsten?

Ich bin alle "Verbraucher" nochmals durchgegangen und habe jeden probiert:

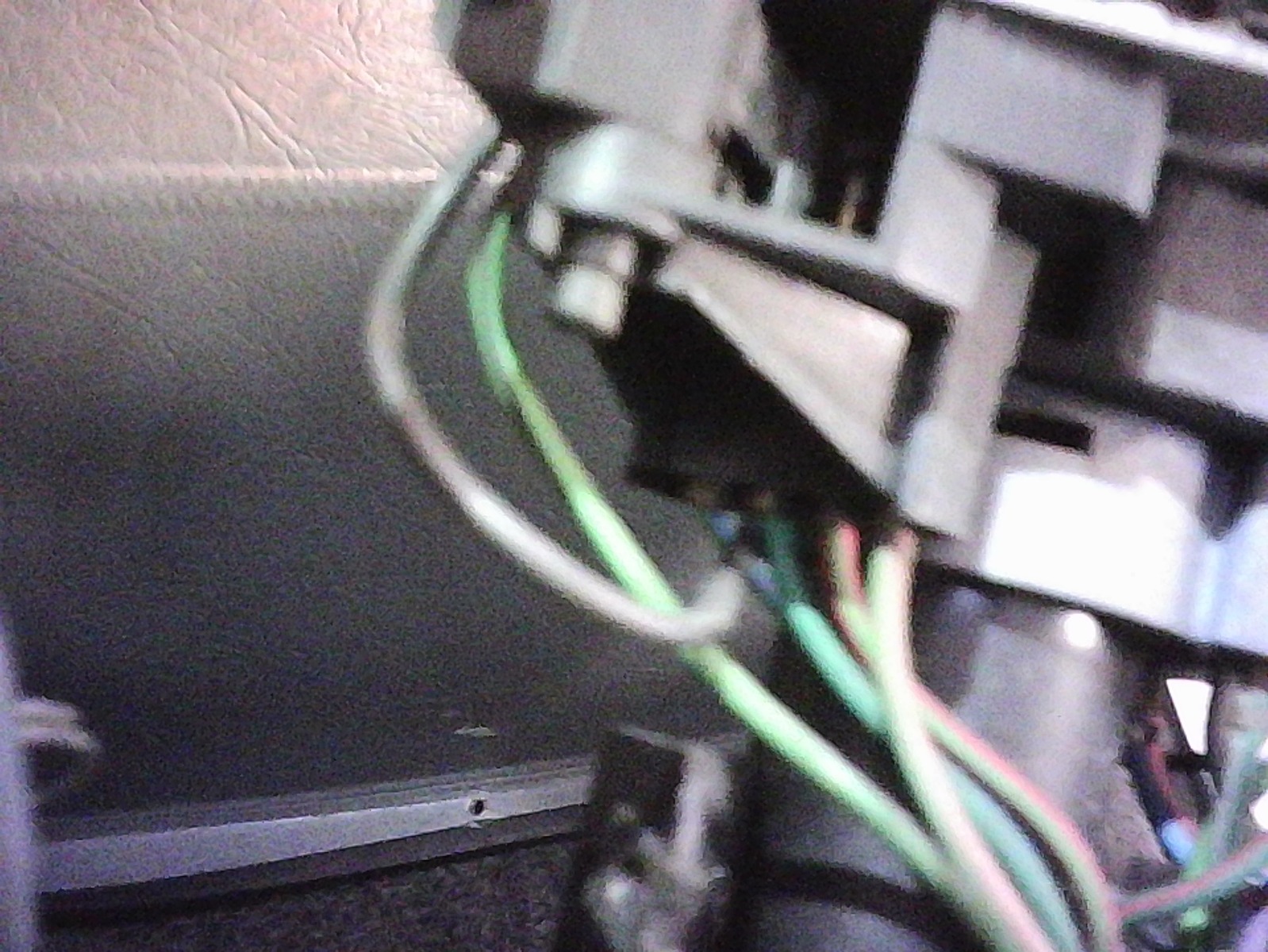

Bremslicht ist ok, Foto dabei

Richtungsblinker und Warnblinkanlage sind beide ok

Heckscheiben-Heizung habe ich angeschlossen; sie ist ok

Beim Rückfahrlicht habe ich beim Schaltknüppel direkt Strom gegeben aufs D'grün braune Kabel. Beide Lichter gehen! Es fehlt also der Strom von der grünen Leitung.

Ich vermute, dass eine Abzweigung nicht richtig gemacht wurde. Der Midas wurde vor Jahren "überarbeitet" (ca 1992-94) und war seither nie mehr in Betrieb. Damit wäre der Fehler wohl auch nie aufgefallen.

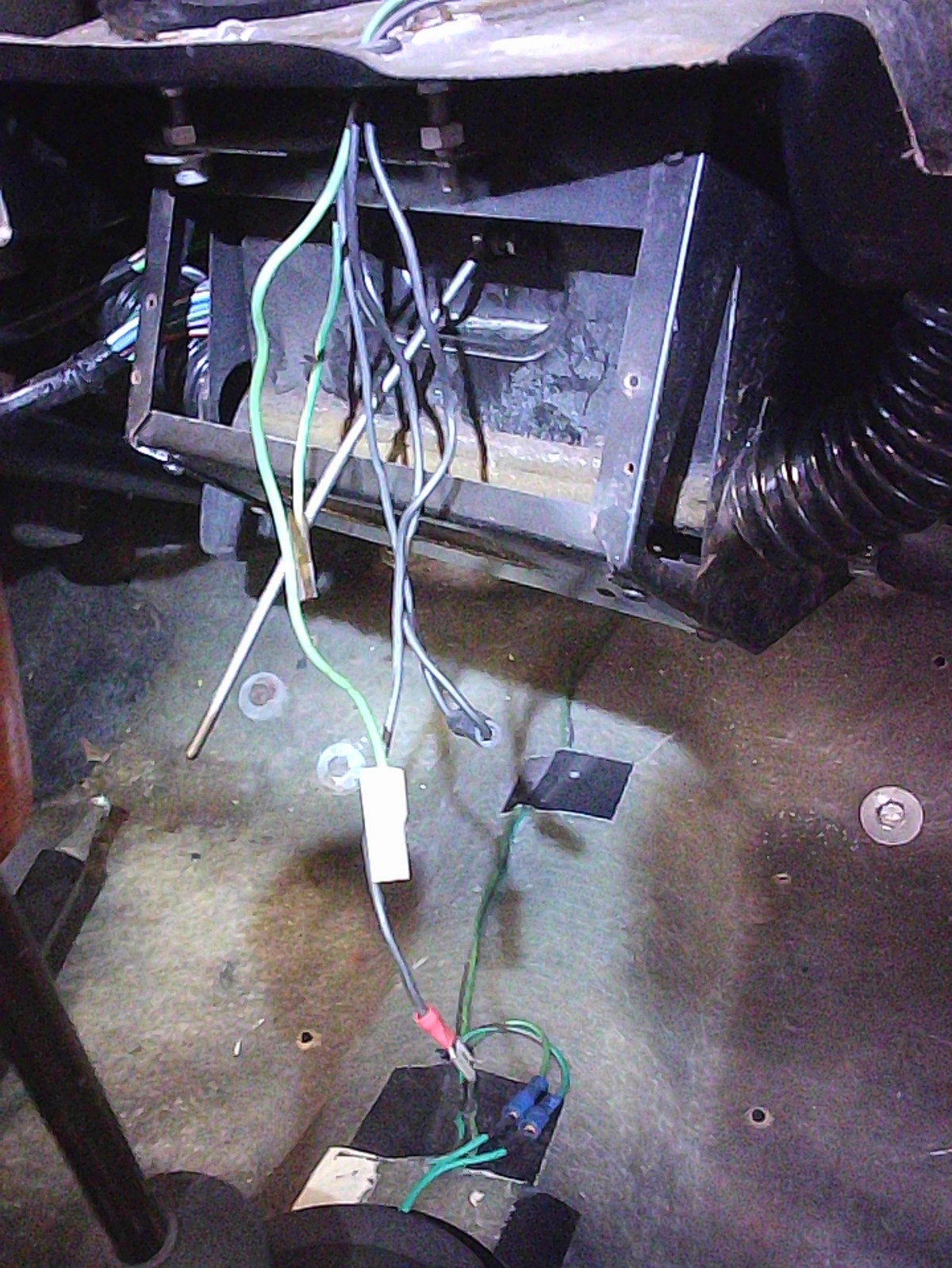

Ich habe noch Fotos vom Kabelbaum (wohl eher Kabelchaos) gemacht, wo man die Kabel-Verzweigungen sieht bzw. erahnen kann. Bei einem Foto habe ich einen weissen Hintergrund hinter die Kabel vom Bremspedal und auch vom Rückfahrlicht gemacht. Da beide in das Kabelchaos gehen, muss ich wohl aufschlitzen um zu sehen, wo die Abzweigung nicht richtig gemacht wurde???

Aber vielleicht siehst Du in den Fotos, wo ich ansetzen muss.

Vielen Dank für Deine Hilfe und die fachlichen Ratschläge.

Gruss Hans (alias midas)

Zitat von HOT

Der Schaltplan ist leider wegen Kontrast schwer zu lesen, aber man kann es zumindest erahnen...

So wie ich es sehe, ist die Schaltung vergleichbar mit den späten Vergaser-Minis. Auch die Kabelfarben passen!

Grün ist abgesichertes Zündungs-Plus vom Sicherungskasten kommend.

Weiß vom Zündschloß geht zum Sicherungskasten.
Nach der Sicherung Grün zu den einzelnen "Schaltkreisen":
- Rückfahrscheinwerfer (zum Schalter)
- Bremslicht (zum Schalter)
- Richtungsblinker (zum Blinkgeber-Relais)
- Heckscheibenheizung (zum Schalter)
Funktionieren wirklich alle 3 Systeme außer Rückfahrscheinwerfer?

Natürlich nicht alle per eigenem grünen Kabel, sondern meistens an der nächstmöglichen Stelle abgezweigt (um Kabel zu sparen), was im Schaltplan aber nicht immer eindeutig eingezeichnet ist.

Richtungsblinker und Heckscheibenheizung (Schalter) sitzen weiter oben als der Bremslichtschalter (am Pedalbock).

Schau mal, ob da am Bremslicht-Schalter 2 grüne Strippen an einem Anschluß sind. Davon dürfte eines die Leitung zum Rückfahrlicht-Schalter sein.
Der 2te Anschluß am Bremslichtschalter sollte ein einzelnes grün/lila Kabel (zu den Leuchten) haben.
Finden sich am Bremslichtschalter keine 2 grünen Kabel, dann weiter oben (Hechscheiben-Schalter) schauen.
Finden sich nirgends 2 grüne Kabel an einem Anschluß, wird es irgendwo im Kabelbaum einen Abzweig geben, ist aber eher selten der Fall...

Gruß, Diddi

Alles anzeigen

Ich habe alle elektrischen "Probleme" mit einer Ausnahme gelöst: Ich habe auf der Zuleitung zum Schalter für die Rückfahrlampen keinen Strom!?

Ich bin davon ausgegangen, dass dort Dauerstrom anliegen sollte sobald die Zündung eingeschaltet ist. Ist dies richtig?

Oder müsste auch das Abblend-Licht eingeschaltet sein?

Ich habe einen Schaltplan im Anhang, der nicht ganz stimmt von den Farben, aber ansonsten von einem Vorgängermodell stammt und damit wohl passen sollte.

Bevor ich den Kabelbaum aufzuschlitzen beginne (aus diesem kommt das grüne Kabel her, ohne dass ich sehen kann, wo es wider auftauchen sollte), wollte ich im Forum die Spezialisten fragen.

Interessant ist, dass alle anderen "Verbraucher" etc. funktionieren (Heckscheiben-Heizung habe ich noch nicht angeschlossen).

Für Hinweise bzw. Aufklärung bin ich dankbar.

Zitat von HOT

Das ist somit keine Verkabelung für Vorwiderstand und ist passend zu der blauen Bosch

Plus / weiß, ist Zündungs-Plus vom Zündschloss, ggf. über Sicherungskasten. Beim Mini direkt, ohne Sicherung...

Minus / 2x weiß/schwarz, geht einmal zum Unterbrecher und die zweite Strippe als Signalleitung zum Drehzahlmesser...

Gruß, Diddi

Danke für diese Information! Da die Kabel im Kabelbaum verschwinden, konnte ich diese nicht verfolgen. Jetzt habe ich Klarheit.

Der Scheibenwischer-Motor läuft jetzt ok, dank einem Beitrag im Forum zum Thema Scheibenwischer-Motor und etwas Zeit und richtig anschliessen.

Momentan noch unklar: Das gelb/grüne Kabel, aber die Suche geht weiter.

Zitat von schelle63

Hi, welche Farben haben die drei Zuleitungen zu den 2 Anschlüssen der Zündspule? Und ist der auf dem Bild obere Anschluss mit "+" gekennzeichnet?

Minus: beide weiss mit schwarzem Streifen

Plus (oben): weiss

Starten und Motorlauf scheinen ok.

Zitat von Meister-Mini

Nein, die blaue braucht keinen nur die rote

Danke für die Klarstellung

Zwar läuft der Motor, aber ich bin mit in einem Punkt nicht sicher: Benötige ich einen Widerstand bei der Zündspule. Ich habe jetzt eine "alte" Bosch montiert mit guten Widerstandswerten. Ich sehe nirgends eine Widerstand und auch keinen solchen Draht (siehe auch Foto). Ich möchte nicht den Kondensator "verheizen" und frage deshalb um euren Rat.

Beim Midas habe ich keinen Elektroschaltplan. Auch ist nicht ganz klar von wann und woher die Teile stammen: Motor vermutlich Innocenti 1275 aus 1974, Aufbau des Midas 1978.

Aus dieser Zeit sollte der Scheibenwischer-Motor wohl sein. Er läuft, aber die Anschlüsse scheinen falsch zu sein.

Der Motor hat folgende Nummern drauf:

75653J

14 V Park und einen Pfeil nach rechts

12 V 4079

6407877B

Er hat folgende Kabelfarben (von vorn gesehen, siehe auch Fotos):

oben schwarz: Masse

links oben braun/grün rechts oben blau

links unten blau/weiss rechts unten grün/rot

Mit Zündung ist Strom auf blau und blau/weiss und der Motor läuft "normal schnell ?" ohne Schalter!!!

In Stellung 1 ist Strom auf rot/grün und blau/weiss

In Stellung 2 ist Strom auf blau/weiss und der Motor geht parken

Was muss ich wie umstecken? Oder wo finde ich einen passenden Anschlussplan?

Der Scheibenwascher hat separate Drähte grün/schwarz und doppelschwarz und läuft auf drücken.

Beim Heizgebläse habe ich einen grünen Draht mit Strom (ohne Zündung ein!?) und einen schwarzen wohl für das Gebläse. Daneben hängt noch ein grün/gelber Draht ohne Strom. Wozu kann der gehören? (Foto)

Der Motor läuft!!!

Dank Eurer Hilfe habe ich den Motor heute zum Laufen gebracht. Zuerst hat es einmal im Auspuff gezündet nachdem ich Startspray genommen habe. Somit war klar, er zündet, aber am falschen Ort. Mit der Anleitung vom Forum habe ich die Zündung nochmals neu eingestellt; Der Motor ist sofort gestartet; das erste Mal seit 1997!!! Geraucht hat er wie ein alte Kohlelokomotive; ich musste aus der Garage flüchten.

Schon nach kurzer Zeit konnte ich den Motor auf etwa 1000 Umdrehungen einstellen, er lief ruhig und auch am Auspuff sehr "fein". Der Ton ist super für eine selbst zusammengebastelten Auspuff; es macht richtig Spass.

Temperatur ist ok mit Infrarotmessung, der Fühler scheint kaputt zu sein, ebenso das Heizventil. Aber wenigsten geht der Elektrolüfter, so dass der Motor keinen Schaden nimmt.

Jetzt folgt dann das "finetuning", prüfen der ganzen elektrischen Aggregate (leider ohne Midas- Schaltplan), Einbau der neuen Dämmung (der Midas stand mal lange Zeit innen "unter Wasser", Interieur aufbereiten etc. etc.

Und wenn Alles läuft kommt die grosse Frage: Kann der Midas in der Schweiz überhaupt zugelassen werden, ohne dass die Kosten explodieren (Abgas Gutachten; Lärm Gutachten, da die Schweiz spezielle Vorschriften hatte, die schärfer waren als die EU). Man wird sehen.

Vielen Dank an alle, die mich mit Beiträgen unterstützt und meine Wissenslücken gefüllt haben; ohne das Forum wäre ich wohl nicht soweit gekommen.

Nochmals Danke! Und weitere Fragen werden sich mir sicher stellen, die ich dann auch hier unterbreiten werde.

Danke für die Hinweise!

Der Kondensator ist offenbar defekt und die Zündspule bringt nicht mehr die benötigten Werte.

Neuteile sind bestellt und nach deren Einbau sehe ich hoffentlich klarer. Ich werde darüber berichten.

Zitat von Madblack

Langsam...ist denn die Kontaktplatte, die sich über die Bewegung aus der Unterdruckdose verdreht, frei beweglich? Manchmal wird der Kontakt oder der Kondensator mit zu langen oder fehlenden Unterlegscheiben montiert und dann verklemmt die Kontaktplatte mit der Trägerplatte darunter.

Stimmt! Ich habe das Teil zerlegt, gereinigt und etwas geschmiert und jetzt kann ich mit saugen die Platte etwas bewegen. Danke für den Hinweis!

Zitat von Highlindner

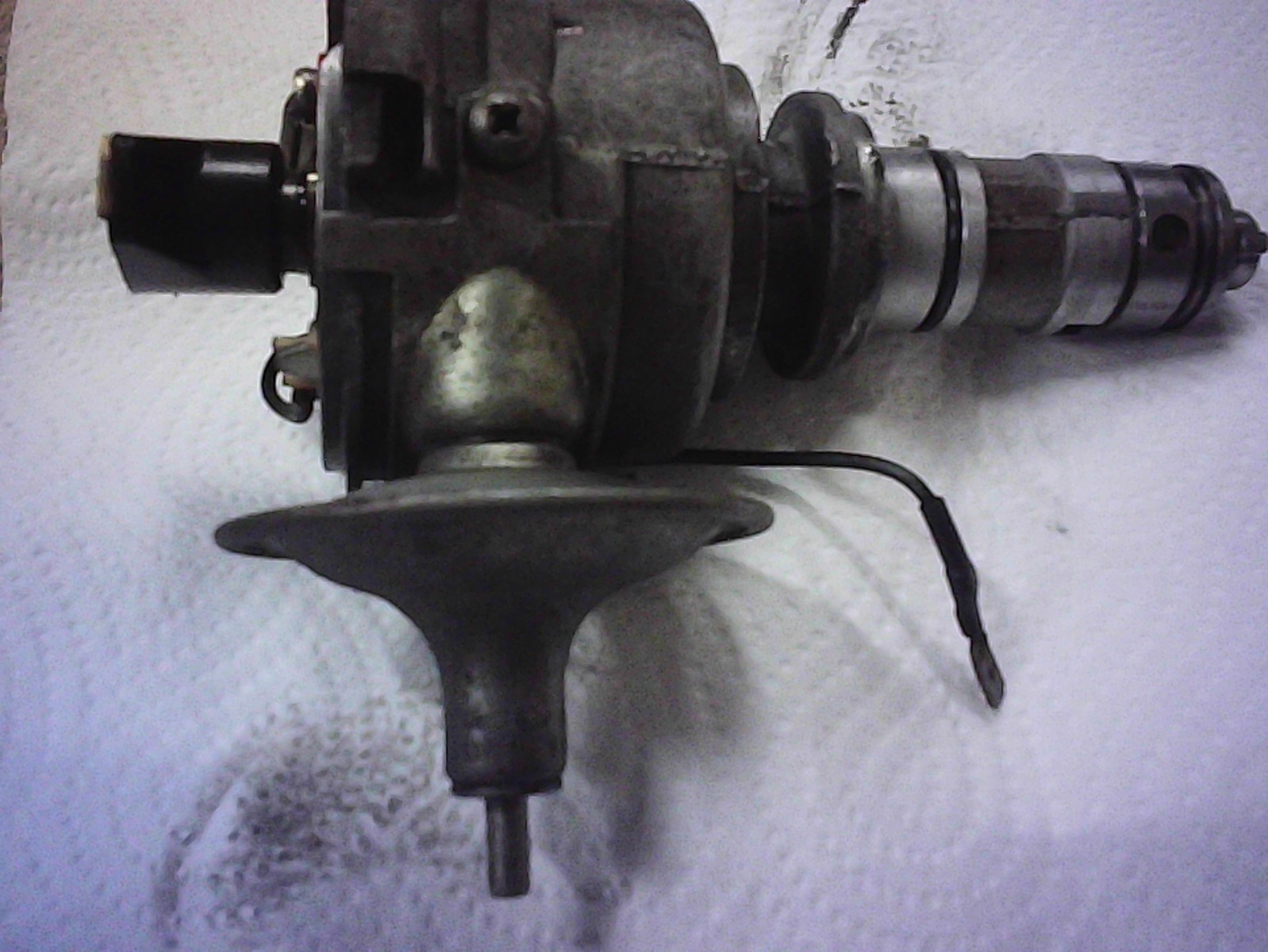

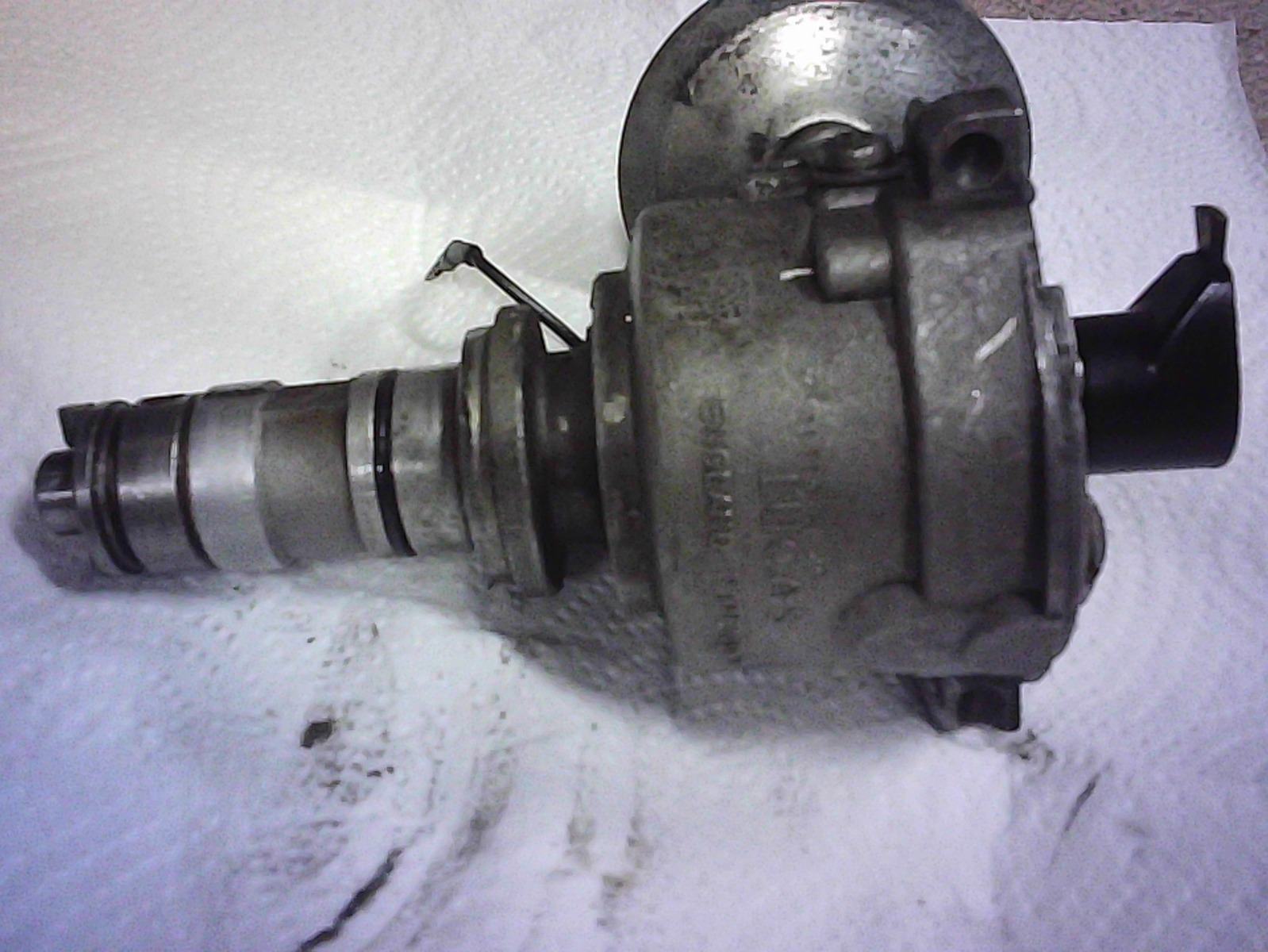

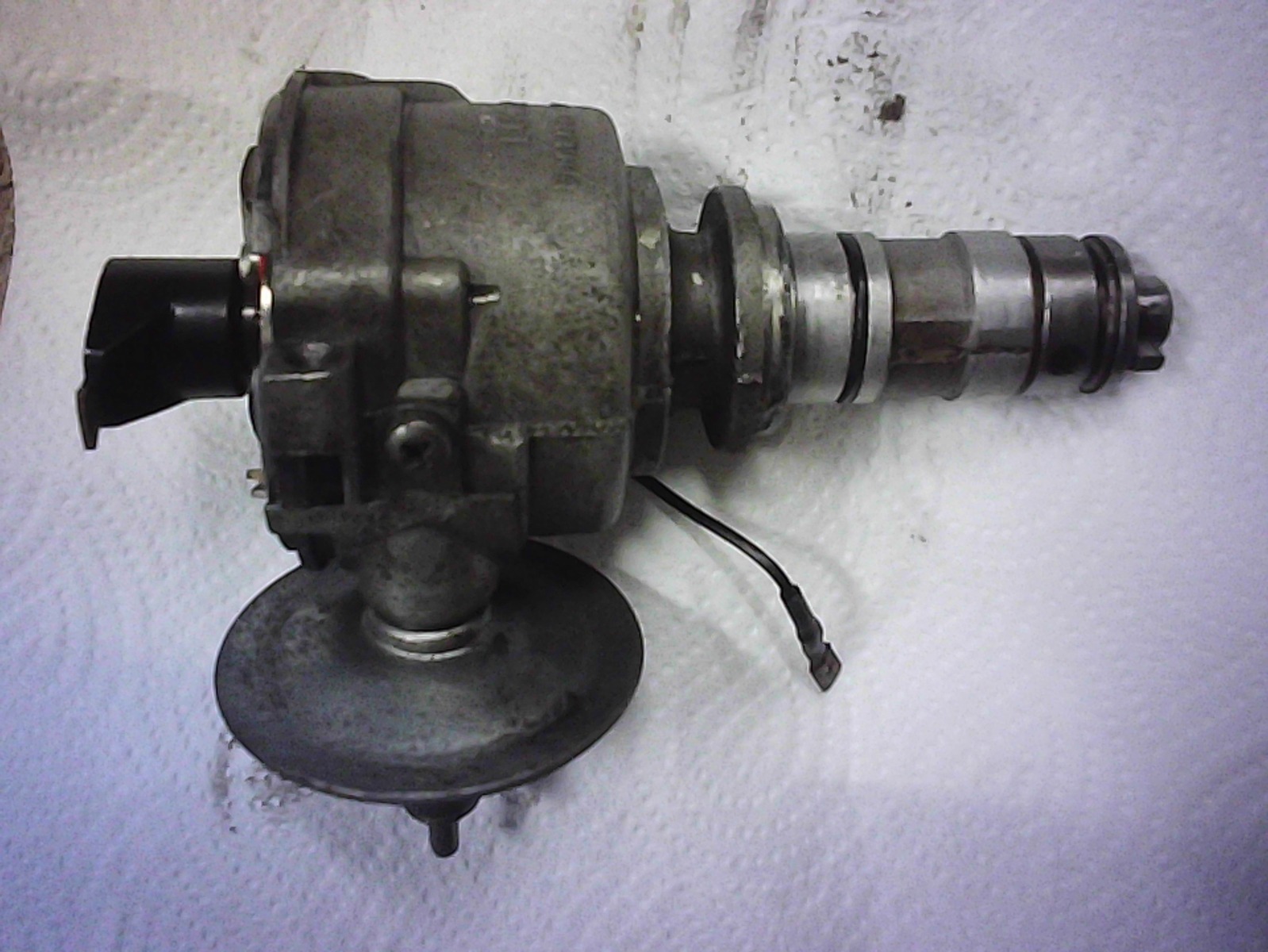

Ist ein 45D4 Verteiler 😉

Welche Vacuumdose passt dazu? Auf meiner ist folgende Nummer 10 10 54425241

Bei Limora hat es verschiedene, aber welche ist die richtige?

Danke für den Hinweis zum ZV

Zitat von HOT

Die Lucas LA12 sollte primär 3.2 - 3,4 Ohm haben. Da ist 3,8 Ohm schon ein wenig hoch...

Hast du vor der Messung mal gemessen, wieviel Widerstand die beiden Messleitungen haben? Dieser Wert muss vom gemessenen Primär-Widerstand abgezogen werden!

Den ungefähren Sekundär-Widerstand, den die Spule haben sollte, kann man recht einfach errechnen

Grober Richtwert ist, dass die Spule mit 12V eine Zündspannung von 20.000 V zu den Kerzen schicken sollte.

Setzt man das ins Verhältnis, ergibt 12V : 20.000V ~ 1V : 1.666V Das gleiche Verhältnis haben die Widerstände

Ergibt bei 3,8 Ohm x 1.666 ~ 6330 Ohm bzw. 6,33 kOhm Sekundär-Widerstand

Geht man bei 3,8 Ohm primär von einem Messfehler aus, ergäbe ein Sollwert 3,2 - 3,4 Ohm entsprechend immer noch 5,33 kOhm - 5,66 kOhm.

Das würde bei deinen 4,3 kOhm sekundär bedeuten, dass da schon einige Windungen untereinander einen Schluss haben...

Bei 4,3 kOhm würde die Spule an 12 V nur noch etwa 15.000 V zu den Kerzen schicken, was 25% weniger wäre. Entsprechend schwächerer Funke!

Die beiden anderen Spulen, mit 1,4 bzw. 1,9 Ohm primär, kannst du nicht verwenden. Er würde zwar kräftig funken, aber gleichzeitig der Unterbrecher nach kurzer Zeit "gegrillt", da zuviel Strom fließt! Das sind Spulen, die mit Vorwiderstand betrieben werden müssen.

Du brauchst eine Spule mit 3 Ohm Primär-Widerstand

Gruß, Diddi

Alles anzeigen

Super und Danke für die kompetente Beschreibung und die Berechnungen!! Ich bin sehr beeindruckt und weiss nun, was zu tun ist. Und den Text drucke ich aus.

PS: Die Messleitungswiderstände habe ich nicht abgezogen; da fehlt halt bei mir das Wissen.

Hatte Strom beim Unterbrecher, Abstand stimmte in etwa. Aber beim Durchdrehen kam kein Funken!? Also habe ich den ZV ausgebaut. Die Vacuumdose scheint auch zu klemmen und muss ersetzt werden. Also besser Alles mal durchchecken und neu einstellen bzw. auch tw. neu kaufen. Die Platzverhältnisse beim Midas sind sehr eng, der Unterbrecher muss sowieso "draussen" eingestellt werden. Die Suche nach dem OT ist auch gewöhnungsbedürftig; ohne Spiegel, Licht und Vergrösserungsglas geht nichts.

Zitat von Die Werkstatt

Siehste da haben wir es wieder . Die meisten Vergaserprobleme liegen an der Zündung 😜🤣

Entweder hast einen Kurzen am Unterbrecher oder der Kondensator ist durch.

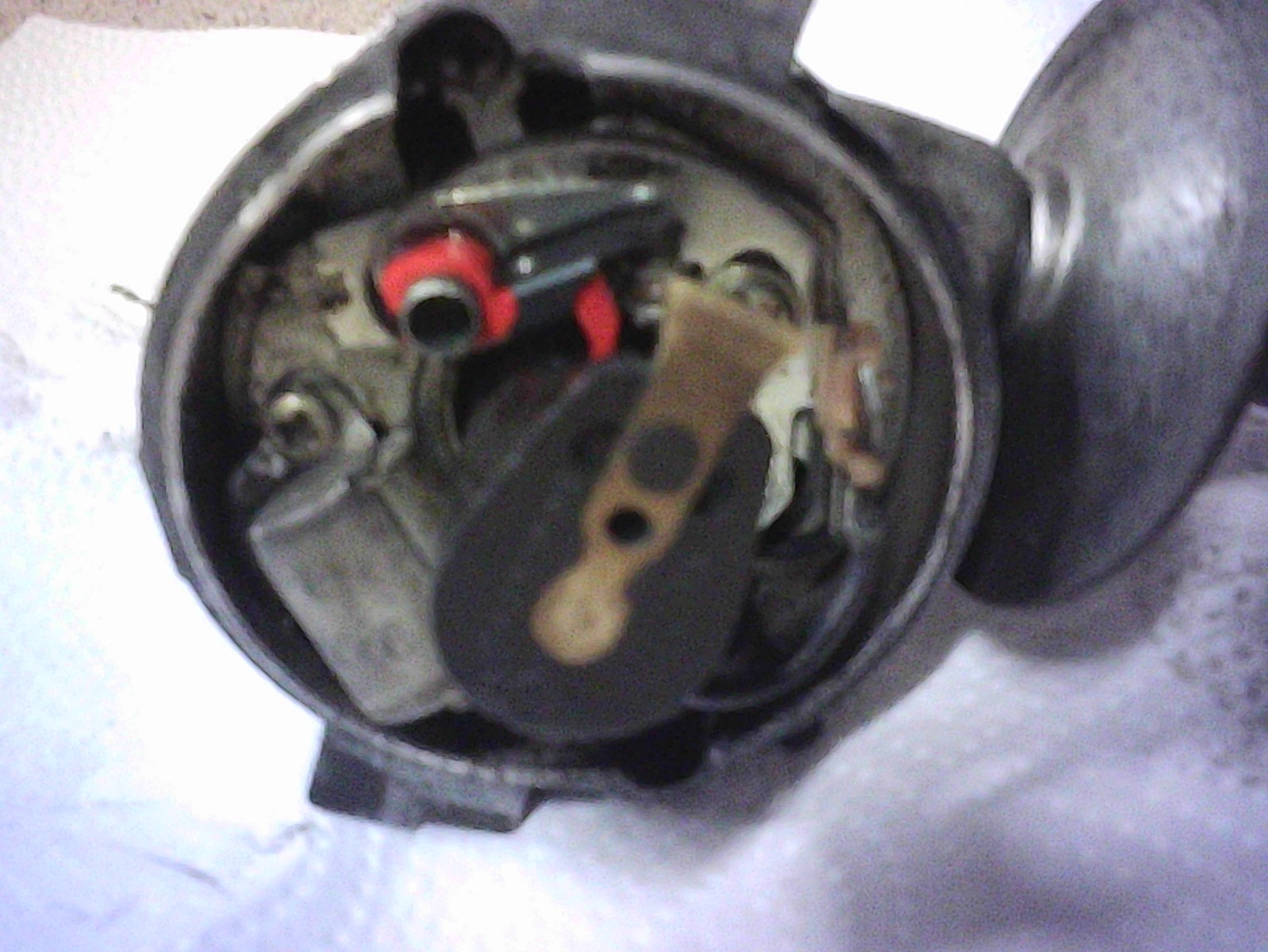

Was hast Du für einen Verteiler verbaut ?

Wenn 25D schauen das der Kunststoffring am U Kontakt zwischen Kabel Kondensor und Kontakt richtig sitzt

Ich denke. dass ich einen 45D4 habe?? Ich weiss aber nicht, was dies bedeutet; kommt evtl. von einem alten Innocenti, Bj. ist mit 11 76 angegeben. Ich habe beim letzten Beitrag diverse Bilder angehängt.

Nach der Vergaserseite bin ich jetzt auf der Suche nach dem Elektrik-Problem:

Bei eingeschalteter Zündung habe ich mit der Prüflampe gleichzeitig Strom auf beiden Seiten der Zündspule (plus und minus). Ebenso auf der Zuleitung zum Kondensator. Gleichzeitig habe ich auch Im Zündverteiler Strom auf dem Unterbrecher (der Teil, der abhebt). Aber ich habe keinen Zündfunken beim Abheben des Unterbrechers und dies auch nicht bei drehendem Motor. Wo liegt der Fehler?

Bedeutet dies, dass der Kondensator defekt ist? Und/oder könnte auch die Zündspule defekt sein? (Primär Widerstand bei 3.8 Ohm , Sekundär-Widerstand nur 4.3 kOhm)

Habe folgende Werte bei meiner Lucas ZS (LA 12) gemessen: primär 3.8Ohm, sekundär 4.3kOhm

Ist der sekundär-Wert noch ok?

Ich hätte noch 2 Spulen zur Auswahl:

primär 1.9 bzw. 1.4

sekundär 10.o1k bzw. 8.75k

Falls meine defekt ist. Welche der beiden anderen würde passen?

Zitat von HOT

Die "Einspritzung", die du meinst, ist bei einem Fest-Düsen-Vergaser (Weber etc.) die Beschleunigerpumpe, die bei jeder Betätigung der Drosselklappe etwas einspritzt, um dem Motor für die "Beschleunigung" etwas fetteres Gemisch zu geben, damit er sich nicht "verschluckt".

Solch eine Beschleunigerpumpe hat der SU-Vergaser nicht. Der regelt die Anfettung über den Dämpfer-Kolben in Verbindung mit Öl in der "Kolbenstange" des Gleichdruck-Kolbens...

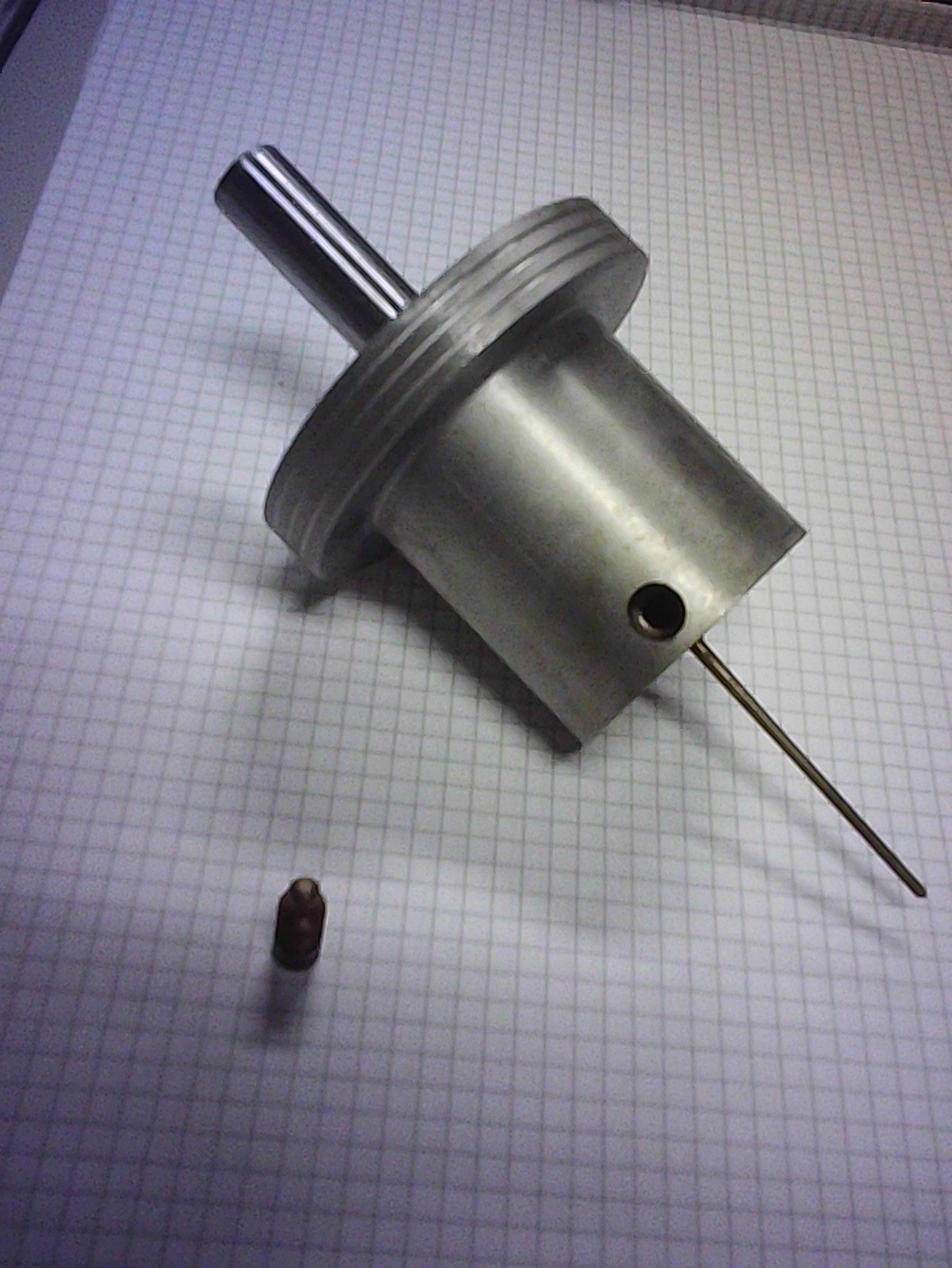

An der im Kolben fest hängenden Düsennadel wird es auch nicht liegen. Der Nadelhalter wird von einer Klemmschraube gehalten, die mit der konischen Spitze in die Nut des Nadelhalters eingreift. Vermutlich wurde die Schraube mal zu fest angezogen, wodurch der Nadelhalter sich weitet und klemmt. Oder es wurde ein Abdruck hinterlassen, der am Rand der Nut einen Grat hinterlässt und dadurch klemmt...
Das auseinander zu bekommen, ist ein Geduldspiel und erfordert ggf neue Teile...

Da das Auto vermutlich vorher mal damit gelaufen ist, würde ich die Nadel erst einmal in Ruhe lassen, bevor etwas kaputt geht...

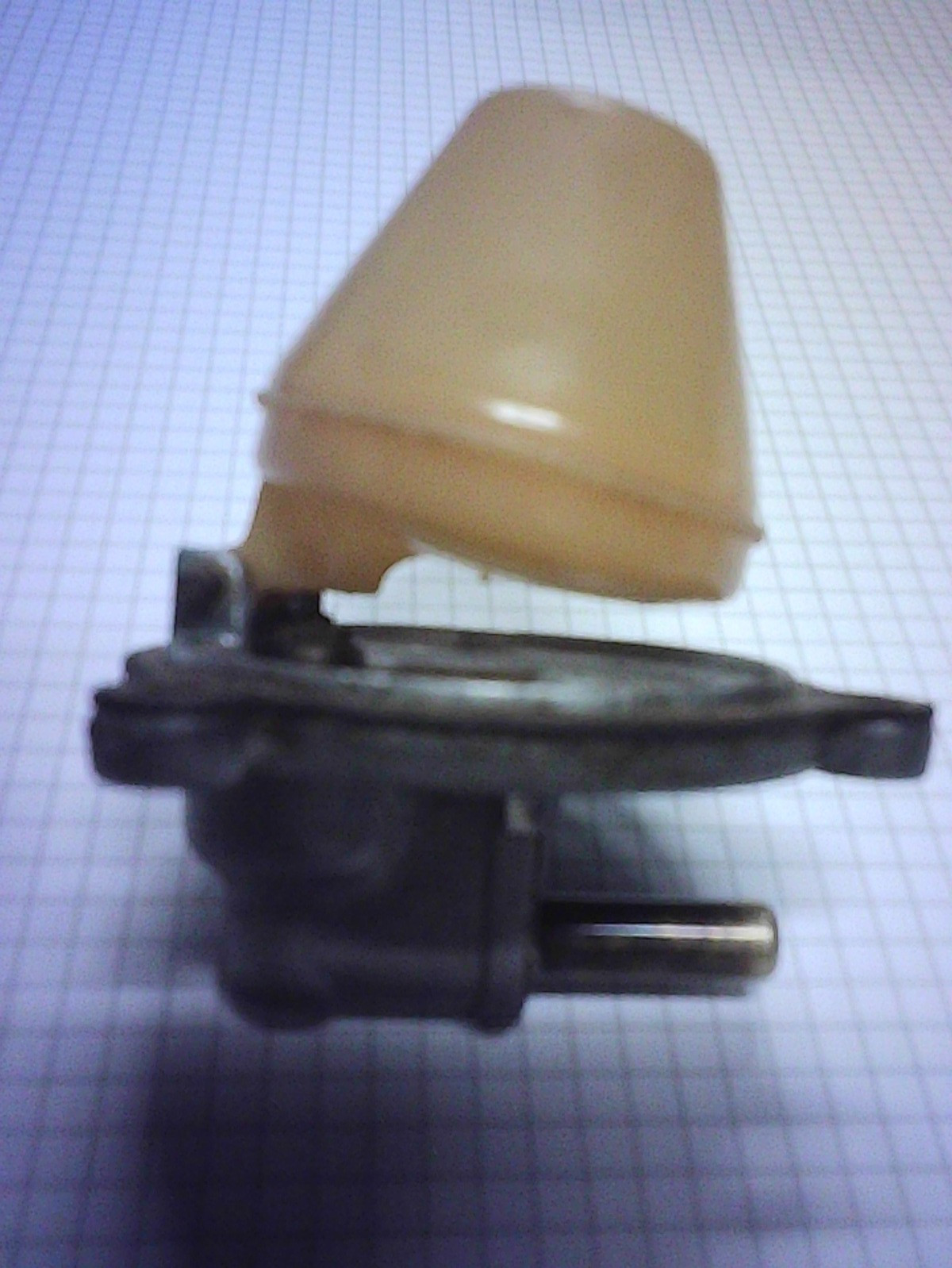

Wenn Kolben mit Nadel draußen ist, kannst du im Düsenstock etwas Sprit sehen, wie du oben schreibst. Das bedeutet, das zumindest der Düsenstock nicht vollkommen zu/verstopft ist. Das Sprit-Niveau im Düsenstock sollte dabei dem Niveau in der Schwimmerkammer entsprechen. Trotzdem kann der Düsenstock innen mit altem Sprit verharzt sein, wie J&Aoben geschrieben hat. Dann kommt zwar etwas Sprit nach, aber eben nicht genug. Da hilft auch "Choke" nichts, da dadurch zwar der Düsenstock nach unten verschoben wird wodurch sich nur der Ringspalt Düse/Düsenstock entsprechend vergrößert. Ist aber etwas verstopft, kommt trotzdem nicht genug nach.

Diese Verharzungen sind sehr hartnäckig. Es könnte aber auch ein Fremdkörper sein... Putzlappen über die Schwimmerkammer und mal mit Pressluft in den Düsenstock "rückwärts" durchpusten... Achtung vor der Fontäne...

Da er aber auch mit Bremsenreiniger nicht einmal "hustet" und Lebenszeichen von sich gibt, deutet das eher auf Zündung hin...

Verteilerkappe, Finger, Kabel, Unterbrecher, Kondensator und auch die Spule sind alles Verschleißteile... Da also erst einmal nach dem Rechten schauen und wenn möglich zumindest statisch mal einstellen...
Sollte schon ein elektronischer Verteiler eingebaut sein, hilft es, wenn beim Startversuch ein "Assistent" mal den Verteiler etwas links/rechts verdreht, und er vielleicht zündet/anspringt...

Gruß, Diddi

Alles anzeigen

Danke für die Aufklärung in Sachen SU-Funktion!! Die war dringend nötig, da ich die Sache mit dem Vacuum in den praktischen Auswirkungen nicht so richtig verstanden hatte.

Der Lappen beim Durchpusten war dringend nötig, da die Leitung nun definitiv frei ist (in beiden Richtungen). Ich konnte davor noch mit einem sehr feinen Schraubenzieher in der Schwimmerkammer etwas Bodensatz entfernen, den ich auch gleich mit durchgepustet habe.

Heute ist also die Zündung dran; ich werde berichten, was sich ergibt.

Danke für alle bisherigen Hinweise.
