Signalhorn Inno 1001 1974

Von dem Schleifkontakt einfach mit einem Stück Kabel den Kontakt zur Lenksäule herstellen, um zu probieren ob die Hupe reagiert.

Tut sie Hupe den wenn man die direkt an eine Batterie hält?

https://www.mini-forum.de/lexicon/entry/49-reparaturhandbuch-innocenti/

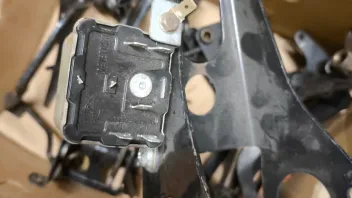

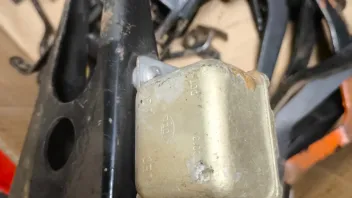

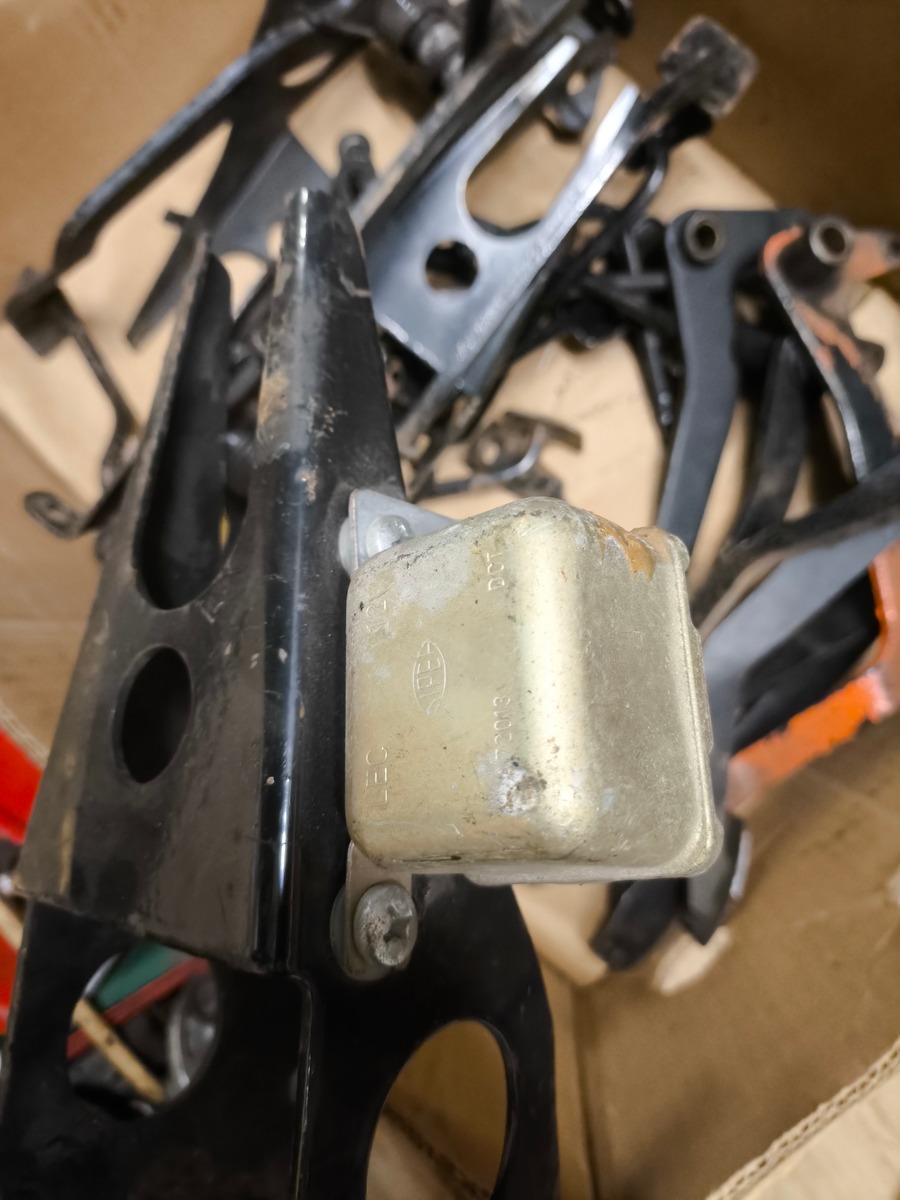

Ich dachte das Hupen Relais wäre das riesen Ding an der Pedalerie.

Nein das ist der Blinkgeber

Das müsste es sein.

Sollte oben in der Nähe des Bremsdruckschalter oder Sicherungskasten im Motorraum liegen

Anschlüsse Kabelfarben: gelb + gelb-schwarz + braun

Inno-Uwe

Zitat von innouwe

Sollte oben in der Nähe des Bremsdruckschalter oder Sicherungskasten im Motorraum liegen

Anschlüsse Kabelfarben: gelb + gelb-schwarz + braun

Inno-Uwe

Meine Angaben haben einen Fehler.. braun ist falsch..muss schwarz sein

Folgende Farben sind richtig:

Gelb geht zur Hupe

gelb Schwarz zur Sicherung 2 --> das rote Gegenkabel an Sicherung 2 geht zum Zündschloss Anschluss 1--> An Sicherung 2 + gelb-Schwarz am Relais sollten also bei eingeschalteter Zündung 12 Volt anliegen..ist zumindest bei mir so

Das schwarze Kabel vom Relais geht direkt zum Hupenknopf

Ich habe den schlecht lesbaren Schaltplan den man in Büchern findet mal am Computer bearbeitet und richtig neu gestaltet.

Wenn Du mir Deine E-Mail schickst, dann kann ich Dir die PDF schicken, oder kann man die hier anhängen?

Inno-Uwe

You have Mail

Inno-Uwe
