Immer noch Elektro ⚡️…wisst ihr, ob das der richtige Schaltplan für einen 1000er RedFlame von 89/90 mit einem HS4 Vergaser und einem Dreifachinstrument hinterm Lenkrad ist?
…dann wäre ich schon mal einen Schritt weiter.
Ja ist richtig steht unten 1988 on
Immer noch Elektro ⚡️…wisst ihr, ob das der richtige Schaltplan für einen 1000er RedFlame von 89/90 mit einem HS4 Vergaser und einem Dreifachinstrument hinterm Lenkrad ist?
…dann wäre ich schon mal einen Schritt weiter.
Jaein
Der passt zwar weitgehend, ist aber für Fahrzeuge in GB etc. wo Tagfahrlicht (Dim/Dip) Pflicht war. In D gab es das Tagfahrlicht nie...
Die Verkabelung für das Licht ist komplett anders. Die Bauteile #72 (Dim/Dip Relay) und #22 (Dim/Dip Resistor) gibt es in einem deutschen Mini nicht...
Einen Schaltplan für einen deutschen 1000er ab `88 gibt´s bei Haynes leider nicht. Habe mir daher mal vor langer Zeit die Mühe gemacht, den "englischen" Plan aus dem Haynes passend für deutsche Minis ab `88 "umzustricken" und die "Legende" dazu zu ins Deutsche zu übersetzen. Hatte nur bisher nicht die Muße dazu, Plan und Legende in einer pdf zusammenzufassen. Daher hier jeweils einzeln...
SchaltplanMini 1000 D 88 on.pdf
Legende Schaltplan Mini 1000 D 88 on.pdf
Passt für dein Auto
Gruß, Diddi
Antworten im zitierten Text:

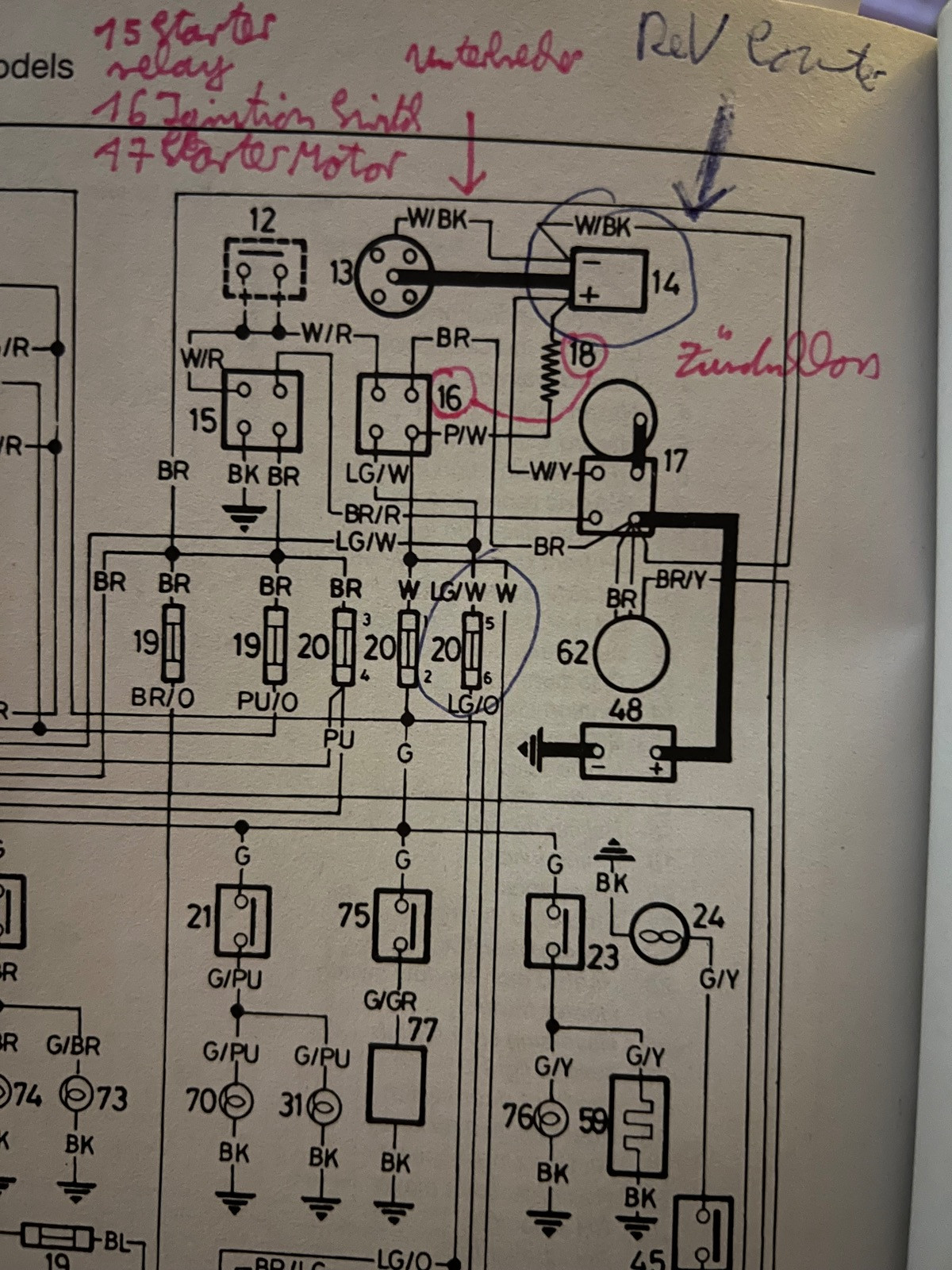

Alles anzeigenBekommt 16 über das BR (braun?) Kabel Spannung von 17 am Batteriekabel? -> Ja
Jetzt drehe ich 16 auf Zündung, dann bekommt die Spule Spannung über P/W 18? -> Ja, über dieses Widerstandskabel gibt es ca. 9V an der Spule
Wozu dient 18 das Widerstandskabel, dass ist def. drin im roten Mini👍.
Jetzt drehe ich 16 weiter zum Starten und es geht vom Zündschloss mit W/R zum Starterrelais? -> Ja
Wann ist das zweite + Kabel an der Spule relevant? -> Genau beim Startvorgang wenn der Anlasser dreht. Dann wird die verbleibende Batteriespannung (irgendwas um die 9V) zur Spule geleitet und diese hat somit volle Zündspannung.
Diese Vorwiderstandsspulen arbeiten mit 9V, die herkömmlichen mit 12V.

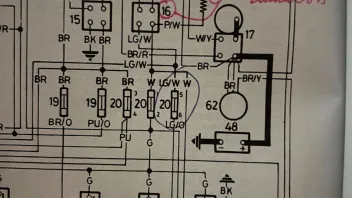

Und die rechte 19 müsste eine 20 sein, weil der Sicherungskasten vier statt drei Sicherungen hat?
Dann schau mal im Plan unten links, beim Lichtschalter (#49). Daneben findest du die 4te Sicherung #20 im Sicherungskasten.
Die Sicherungen haben auch eine Nummerierung.
Im Kasten von oben nach unten:
1 - 2
3 - 4
5 - 6
7 - 8
Die anderen Fragen hat Andy ja schon beantwortet
Gruß, Diddi
