    Hallo zusammen,

    ich habe einen Mini Mk II BJ. 90 und habe aktuell ein bisschen struggle mit der Elektrik.

    1. Kann mir einer die Farben der Kabel für die Hupe nennen?


    2. Mein Blinker vorne rechts (Seitenblinker und Blinker unterm Scheinwerfer) funktioniert nicht. Alle anderen funktionieren. Woran kann das liegen?


    Außerdem funktioniert der Warnblinker überhaupt nicht. Ich bin ein bisschen ratlos.


    Gruß

    Torsten

    Das hier schon entdeckt?

    Da sind Kabelfarben zu finden…

    Artikelübersicht mit allen Plänen


    Warnblinkschalter:


    Artikel

    Blinker/Warnblinker

    Da diese Frage immer wieder mal auftaucht und gelegentlich für Kopfzerbrechen sorgt, hier mal eine Einführung in das Thema Blinker und Warnblinker beim Mini.
    HOT
    28. Juli 2021 um 06:50


    Viele Grüße

    Paul

    Gruss Andy
    ------------------------------------------------
    Mini, you only get what you make of it!!!
    ------------------------------------------------
    Erfahrung lässt sich nicht "downloaden"!!!!!!!
    __________________________________________

    "Der Gebildete treibt die Genauigkeit nicht weiter, als es der Natur der Sache entspricht" Aristoteles

    Zitat von Madblack

    Danke für deine Mühe... Da war die Hupe tatsächlich auf die Zündspule geklemmt. Hoffentlich hat das nirgends was zerschossen.


    Ich vermute das selbstgefrickelte ist Masse. Das saß nämlich mit am Hupenhalter.


    Hoffentlich lässt sich das Blinkerproblem auch noch so leicht identifizieren

    Hupenkabel gefunden und für nicht gut befunden. Scheint irgendwo korrodiert oder beschädigt zu sein. Hupe und Hupenknopf funktionieren. Werde da ein neues Kabel legen.


    Habe nun noch eine weitere Frage

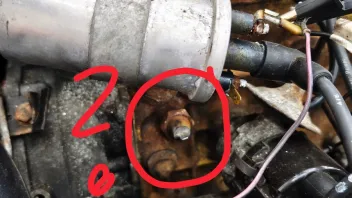

    Der Stecker am Motor (siehe Bild) Wofür ist der?


    Woher holt der Mini sich die Drehzahl? Über die Tachowelle? der Drehzahlmesser läuft nämlich auch nicht.

    Das ist ja ziemlich vergammelt...

    Das Fragezeichen ist der Öldrucksensor.

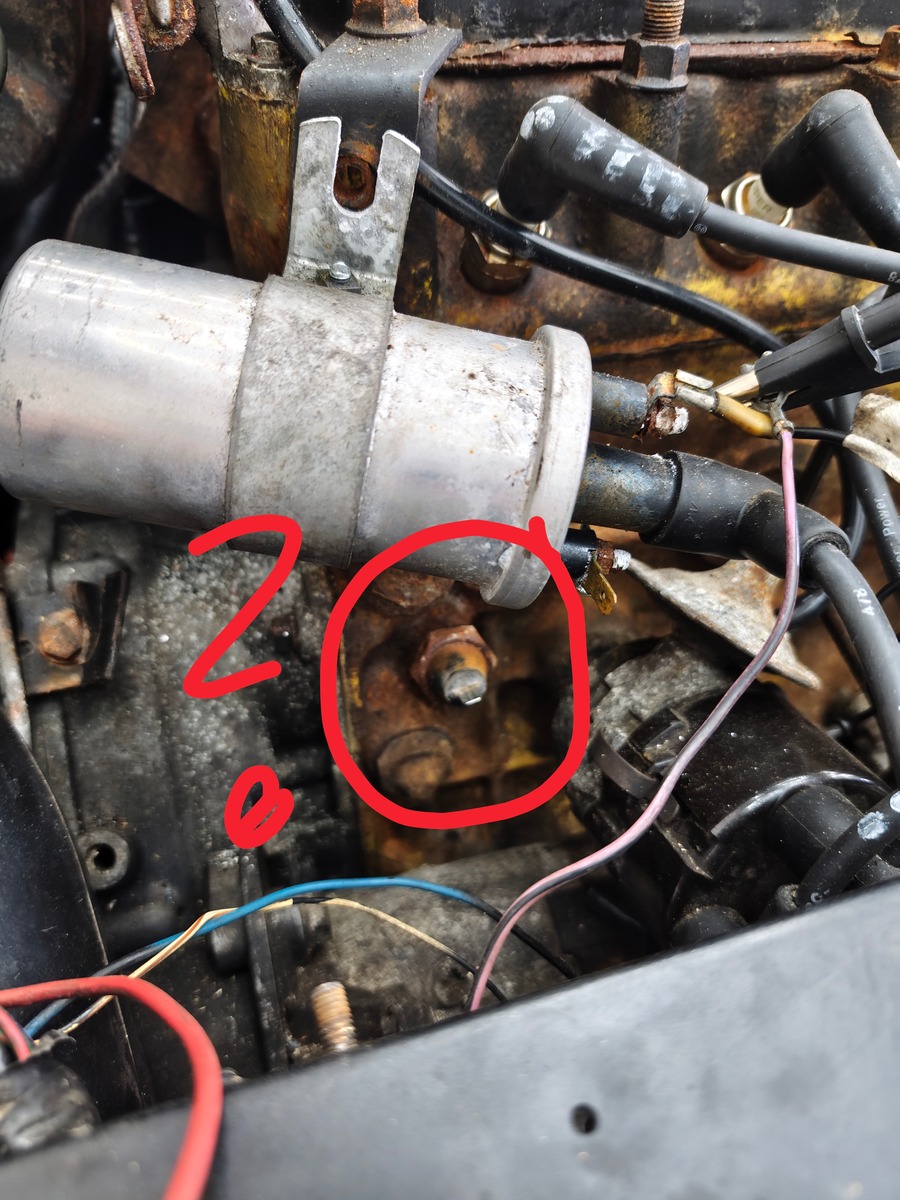

    Das Signal für den Drehzahlmesser holt er sich über die zündspule, Anschluss neben deinem Messgerät. Original Farbe schwarz weiß...


    Die Anschlusse solltest du mal ertüchtigen oder neue Spule in Betracht ziehen.

    Blicke bei den ganzen Kabelbäumen und Kabelfarben nicht mehr durch. Keine Ahnung wo der Stecker ist....

    Kann man sich reinfuchsen...

    Schaltpläne - Das große Mini Forum https://share.google/DnmHASYdzzys9cf0b


    OderDu fragst weiter... 😜

    Folge dem Kabel was Madblack als Widerstand der Zündspule markiert hatte, da solltest du auch die anderen für die Spule finden... Kommen da irgend wo aus dem Hauptkabelbaum.

    Wie lang stand die Kiste, so gekauft? ⁠⁠⁠⁠⁠⁠⁠

    wenn der Rest der Kabel so aussieht wie die gezeigten hast du noch Arbeit vor dir.
